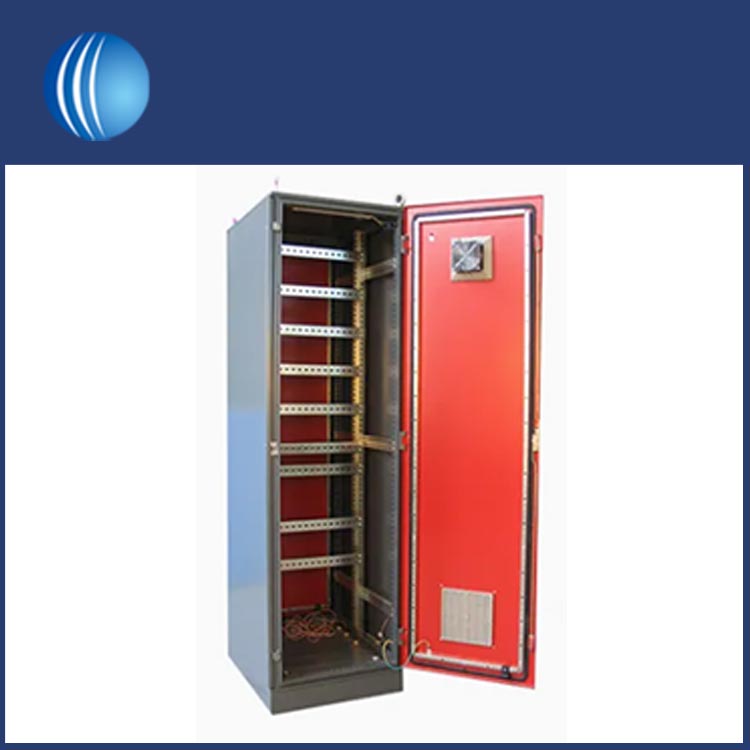

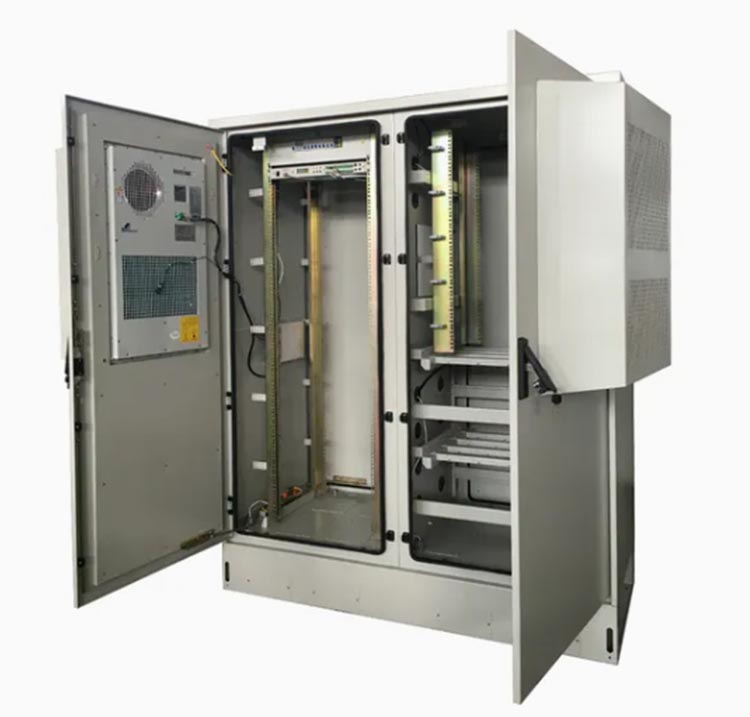

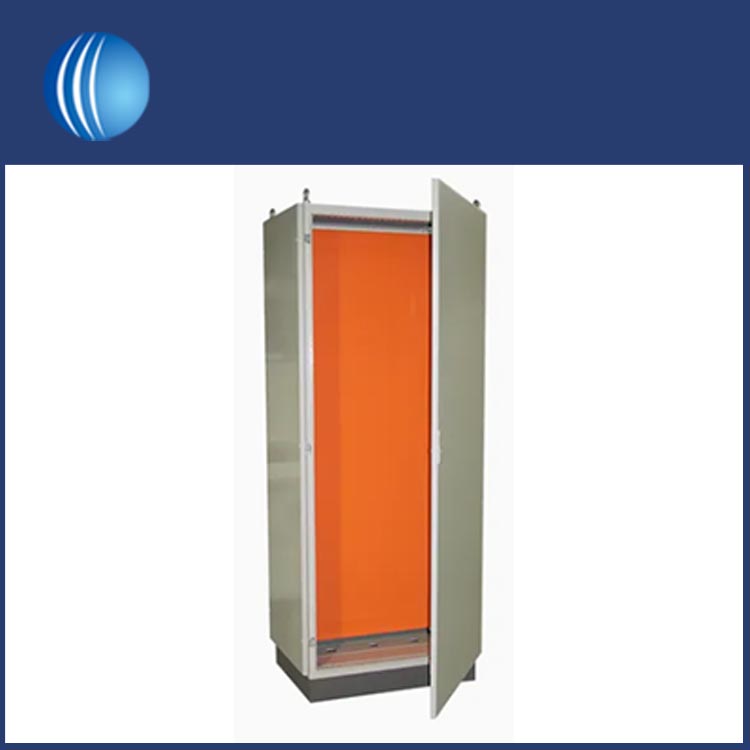

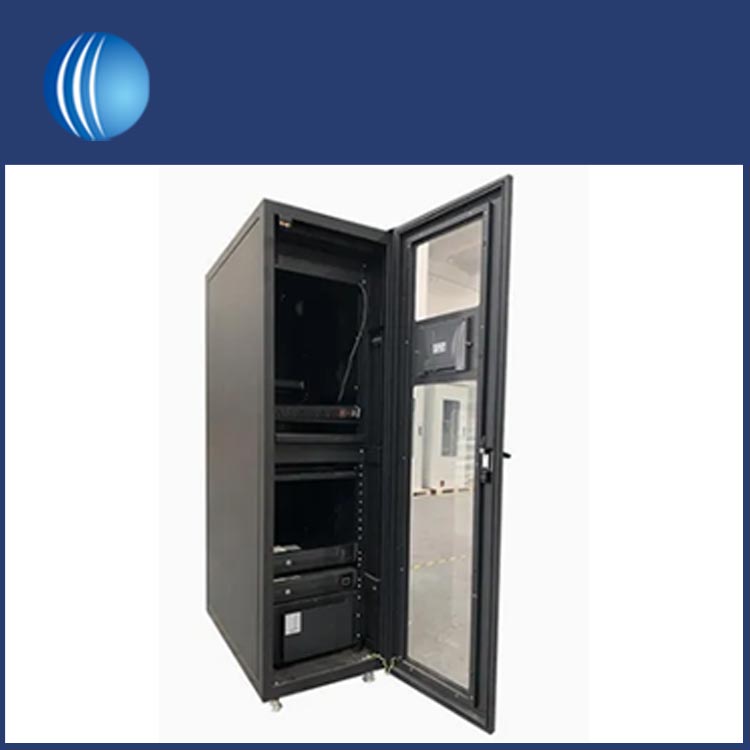

ตู้ไฟฟ้าจะใช้เป็นหลักในการปกป้องอุปกรณ์ภายในและส่วนประกอบจากลมและฝนและสามารถปรับแต่งตามระดับการป้องกัน Shouke®มีทีมงานมืออาชีพที่สามารถปรับแต่งตามความต้องการ
สิ่งที่แนบมากับตู้ไฟฟ้าได้รับการออกแบบมาโดยเฉพาะกับบ้านส่วนประกอบไฟฟ้าสูงและแรงดันต่ำ (เช่นเบรกเกอร์วงจรอินเวอร์เตอร์และโมดูลการกระจายพลังงาน) ในสภาพแวดล้อมอุตสาหกรรมอุตสาหกรรมเชิงพาณิชย์หรือกลางแจ้ง การปรับแต่งควรพิจารณาความสามารถในการรับน้ำหนักระดับการป้องกันที่สูงและความเข้ากันได้ของเค้าโครงส่วนประกอบ
ตรวจสอบให้แน่ใจว่าตู้ไฟฟ้าเป็นไปตามข้อกำหนดของระบบไฟฟ้าและเงื่อนไขไซต์:
พารามิเตอร์ส่วนประกอบไฟฟ้า: ยืนยันขนาดน้ำหนักและวิธีการติดตั้งของส่วนประกอบภายใน (ตัวอย่างเช่นอินเวอร์เตอร์อุตสาหกรรมใช้รางมาตรฐานขนาด 19 นิ้วมาตรฐานเบรกเกอร์วงจรงานหนักใช้การติดตั้งคงที่) คำนวณพื้นที่ภายในขั้นต่ำ
การป้องกันเฉพาะสถานการณ์: กำหนดอันดับ IP (ตัวอย่างเช่น IP54 สำหรับการประชุมเชิงปฏิบัติการอุตสาหกรรม IP65 สำหรับการกระจายพลังงานกลางแจ้ง) และการต่อต้านสิ่งแวดล้อม (ตัวอย่างเช่น -30 ° C ถึง 70 ° C สำหรับพื้นที่อุตสาหกรรมเย็นความต้านทานการกัดกร่อนสำหรับโรงไฟฟ้าชายฝั่ง)
ส่วนเสริมการทำงานและความปลอดภัย: ระบุประตูคู่ (สำหรับตู้ขนาดใหญ่), หน้าต่างตรวจสอบ (กระจกอุณหภูมิสำหรับความต้านทานความร้อน), เครื่องแลกเปลี่ยนความร้อนในตัว (สำหรับส่วนประกอบพลังงานสูง), ขั้วต่อสายดิน (สอดคล้องกับ IEC 60439) หรือล็อคต่อต้านการขโมย
เลือกวัสดุตามโหลดสภาพแวดล้อมและความปลอดภัย:
วัสดุหลัก:
เหล็กรีดเย็น: ประหยัดต้นทุนและมีความแข็งแรงสูง (เหมาะสำหรับตู้อุตสาหกรรมในร่ม) เคลือบผง (RAL 7035 สีเทา, มาตรฐาน) สำหรับความต้านทานสนิม; ความหนา 1.5-2.5 มม. (ตัวตู้), 2.0-3.0 มม. (ประตู) สำหรับประสิทธิภาพการรับน้ำหนัก
สแตนเลส (304/316): ความต้านทานการกัดกร่อนที่ยอดเยี่ยม (316 เหมาะสำหรับสภาพแวดล้อมชายฝั่ง/ทะเล) เหมาะสำหรับตู้พืชกลางแจ้งหรือเคมี ความหนา 1.2-2.0 มม. (เบากว่าเหล็ก แต่ทนทานกว่า)
อลูมิเนียมอัลลอยด์: น้ำหนักเบา (เหมาะสำหรับตู้ไฟฟ้าเคลื่อนที่) และการกระจายความร้อนที่ยอดเยี่ยม พื้นผิวอะโนไดซ์สำหรับความต้านทานการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมที่มีความร้อนสูงและมีความร้อนต่ำ (เช่นตู้อินเวอร์เตอร์)
ใช้กระบวนการที่สอดคล้องกับความซับซ้อนของวัสดุและการออกแบบ:
การแปรรูปแผ่นโลหะ (ส่วนใหญ่เหล็ก/สแตนเลส):
CNC Punching: หลุมเครื่องจักรความแม่นยำ (สำหรับต่อม, ปุ่ม) และช่องสำหรับติดตั้ง; ความคลาดเคลื่อนของ± 0.1 มม. ได้รับการบำรุงรักษาเพื่อรองรับส่วนประกอบมาตรฐาน
การดัดงอ: ตู้ไฟฟ้าตู้ไฟฟ้า (แผงด้านบน/ด้านล่าง/ด้านข้าง) เกิดขึ้นที่มุมที่แม่นยำ (90 °± 0.5 °) เพื่อให้แน่ใจว่าการประกอบไร้รอยต่อ
การเชื่อมและการขัด: เชื่อมซี่โครงเข้ากับเฟรม; ขัดรอยเชื่อมให้เรียบเพื่อป้องกันความเสียหายของสายเคเบิล Post-Weld Pickling (สำหรับสแตนเลส) ลบชั้นออกไซด์
การรักษาพื้นผิว: ตู้เหล็ก: การเสื่อมสภาพ→ฟอสเฟต→การเคลือบผง (ความหนาของการเคลือบ60-80μm); สแตนเลส: passivation (เพิ่มความต้านทานการกัดกร่อน); อลูมิเนียมอัลลอยด์: อะโนไดซ์ (ความหนาของการเคลือบ10-15μm)
แอสเซมบลี: ติดตั้งรางยึดขั้วต่อสายดินท่อสายเคเบิลและซีล ตรวจสอบให้แน่ใจว่ารางอยู่ในระดับ (ความอดทน± 1 มม./ม.); ขันสลักเกลียวโดยใช้ประแจแรงบิดเพื่อป้องกันการคลายเนื่องจากการสั่นสะเทือน
| การทดสอบการป้องกันทางเข้า |
การตรวจสอบคะแนน IP (เช่น IP65: การทดสอบห้องเก็บฝุ่น 8 ชั่วโมง, การทดสอบสเปรย์น้ำ) (ความดัน 30 kPa เป็นเวลา 5 นาทีไม่มีน้ำหรือฝุ่นเข้า) |
| การทดสอบโครงสร้าง |
การทดสอบโหลด (120% ของน้ำหนักส่วนประกอบที่ได้รับการจัดอันดับจะถูกวางไว้บนรางเป็นเวลา 24 ชั่วโมงไม่มีการเสียรูป); การทดสอบความทนทานของประตู (รอบการเปิดและปิด 1,000 รอบปิดผนึกเหมือนเดิม) |
| การทดสอบความปลอดภัยทางไฟฟ้า |
การทดสอบความต่อเนื่องภาคพื้นดิน (ความต้านทาน≤ 0.1 Ω); การทดสอบฉนวน (500 V DC, ความต้านทานฉนวน≥ 100 MΩ) เพื่อป้องกันการรั่วไหล |
